產品介紹：

DBQ-21 電機拖動配盤實訓設備

電機拖動配盤實訓設備每一套由1套低壓電器元件，1臺網孔實訓屏，1組電源控制屏組成。

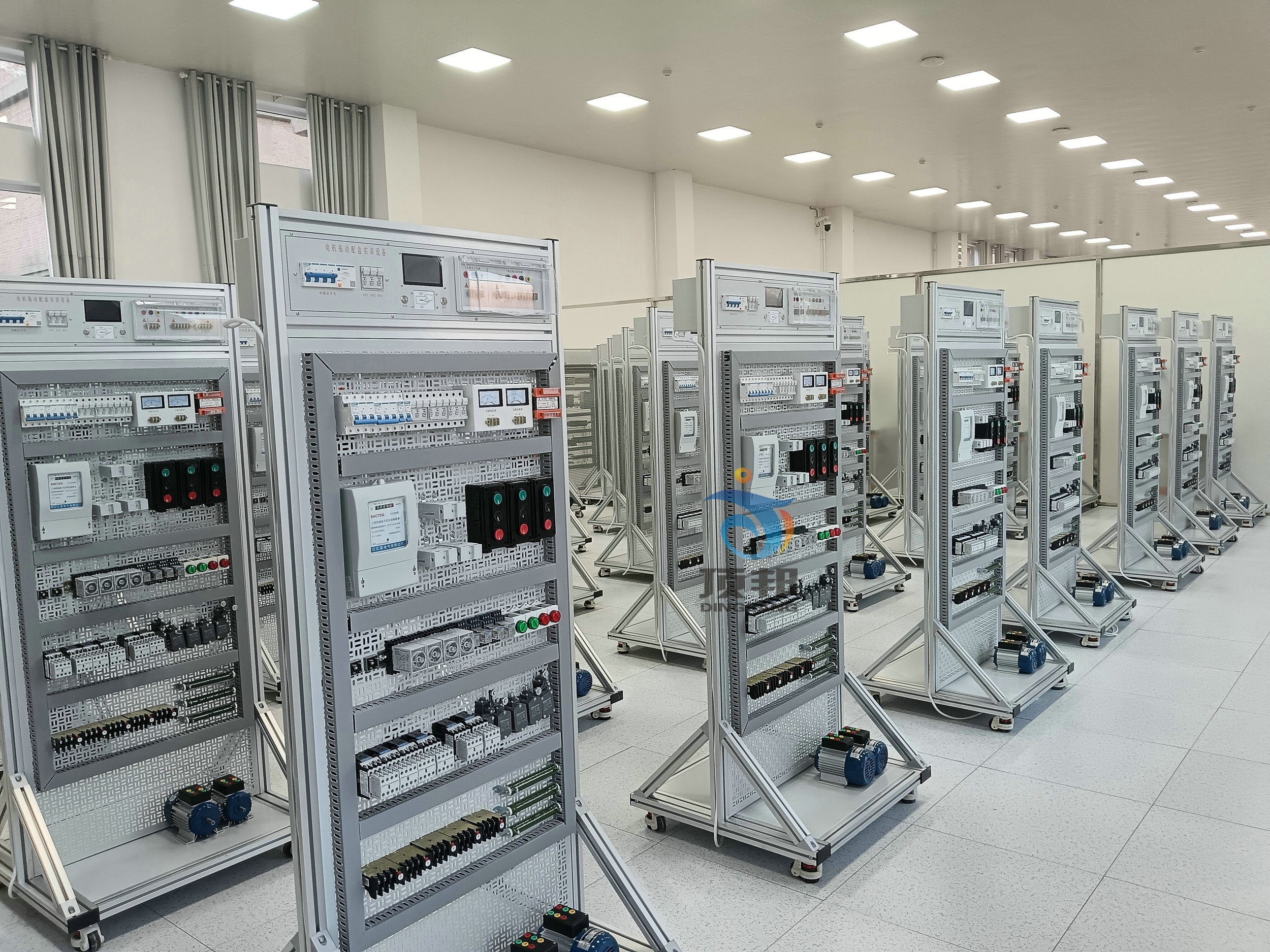

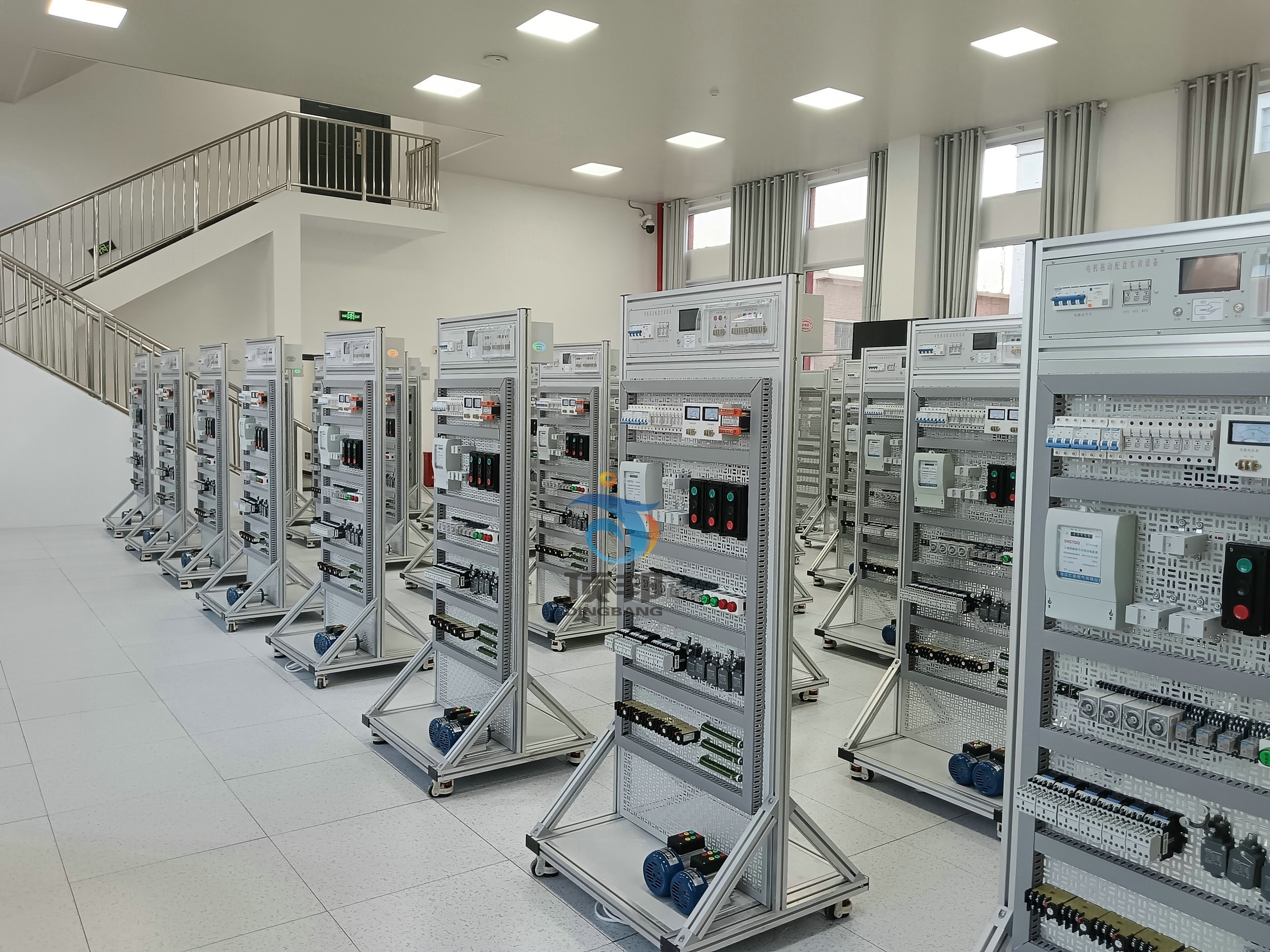

參考圖片

具體要求如下：
1）低壓電器元件：
大功率電阻，橋堆，二極管，三相異步電機，實驗用雙速電機，自攻螺絲，塑料卡子，熱繼電器，接線端子，1P熔斷器，3P熔斷器，6A熔芯，2A熔芯，時間繼電器（帶底座）通電延時，時間繼電器（帶底座）斷電延時，卡槽式指示燈，中間繼電器（帶底座），接觸器，輔助觸頭，按鈕，行程開關，電流互感器，轉換開關，電壓表，電流表，3P斷路器，1P斷路器，控制變壓器，電能表（三相四線）。
2）網孔實訓屏：
外形尺寸長*寬*高：700mm×500mm×1700mm。
3）電源控制屏：
電源控制屏輸入電源：電壓AC380V，電流5A，1組。
1 、通用技術要求
提供設備的設計、材料、制造工藝、質量控制和產品檢查驗收等均符合以下國家現行規范和標準，以及相關企業標準：LD/T81.2-2006 維修電工職業技能實訓和認定設備技術規范
國家維修電工職業資格標準
以上標準規范包括但不限于此，當上述標準、規范與規定發生矛盾時，按要求嚴者執行，供應商在正式制造之前，如有標準更新，供應商應按最新標準執行。
2 、對產品功能、接口的技術要求
2.1 低壓電器元件參數以及數量要求

序號	設備名稱	數量	單位	型號/技術要求
1	電阻	3	個	75Ω/75W電阻
2	橋堆	2	個	20A
3	二極管	4	個	5408二極管
4	三相異步電機	1	臺	380V（Y/△）180W
5	實驗用雙速電機	1	臺	380V（Y/△）180W
6	自攻螺絲	40	個	M4*20
7	塑料卡子	40	個	電工網孔板卡扣，40個
8	熱繼電器	5	只	JR36-20/7.2A
9	接線端子	4	只	TB 1512
10	1P熔斷器	3	個	RT18-32X/1P
11	3P熔斷器	2	個	RT18-32X/3P
12	6A熔芯	6	個	RT14-10*38-6A
13	2A熔芯	3	個	RT14-10*38-2A
14	時間繼電器（帶底座）通電延時	2	個	AC220V
15	時間繼電器（帶底座）斷電延時	2	個	AC220V
16	卡槽式指示燈	4	個	紅色2個，綠色2個
17	中間繼電器（帶底座）	4	個	HH54P/AC220V
18	接觸器	6	個	CJX2-0901/AC220V
19	輔助觸頭	6	個	F4-22
20	按鈕	3	個	LA4-3H（紅、綠、黑）
21	行程開關	3	個	JLXK1-311
22	電流互感器	3	個	100/5A
23	轉換開關	2	個	LX9-222
24	電壓表	1	個	400V
25	電流表	1	個	5A
26	3P斷路器	2	個	32A
27	1P斷路器	2	個	16A
28	控制變壓器	2	個	原邊AC220V,副邊AC110V、26V、6.3V
29	電能表（三相四線）	1	個	1.5（6）A

2.2 網孔實訓屏技術要求
1）材質要求
底盤應采用鋼鋁結構，可放置電機；框架應采用工業鋁型材結構；萬能網孔板應采用鑲嵌鋁型結構；
2）安裝要求
底部應裝有4只萬向輪，帶自鎖功能。
3）尺寸要求
長*寬*高：700mm×500mm×1700mm
2.3 電源控制屏技術要求
電源控制屏應安裝至網孔實訓屏上端，為電機拖動配盤實訓設備提供各種電源，具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功；應有兩組交流電源輸出；AC380V、AC220V，應采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線；電源輸出區域應有透明安全防護罩，防護罩開合角度大于110度，出線孔應為拱門型設計。
2.4 接口的技術要求
應配備不少于2m的電源引出線（不包含由設備頂部至下端部分），并配有相應插頭以及插座。
2.5 電機拖動配盤實訓設備可開展的項目要求
電機拖動配盤實訓設備可開展但不限于以下項目：

序號	項目名稱
1	起動停止控制電路；
2	異步電動機點動控制電路；
3	異步電動機兩地控制電路；
4	異步電動機聯鎖正反轉控制電路；
5	雙重聯鎖正反轉控制電路
6	自動順序起動控制；
7	手動順序起動控制；
8	異步電動機星、三角控制電路；
9	異步電動機能耗控制電；
10	異步電動機反接制動控制電路；
11	自動往返控制電路；
12	正反轉點動、起動控制電路；
13	帶有點動的自動往返控制電路；
14	異步電動機自鎖控制電路；
15	異步電動機單向點動、起動控制電路；
16	電阻降壓起動控制電路。
