主頁 > 產品介紹 > 智能樓宇實訓設備 > 變風量通風與排煙實訓系統 2025-09-11

[規格型號]：	DBLY-102
[產品名稱]：	變風量通風與排煙實訓系統
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DBLY-102 變風量通風與排煙實訓系統

一、系統概述：
變風量通風與排煙實訓系統根據防煙排煙系統按照其控煙機理、分為防煙系統和排煙系統，設備設計為機械式加壓送風系統和機械式排煙系統。
變風量通風與排煙實訓系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
全系統智能操作，兼變頻節能技術控制，通過變頻技術控制系統各個系統部件達到節能控制要求，

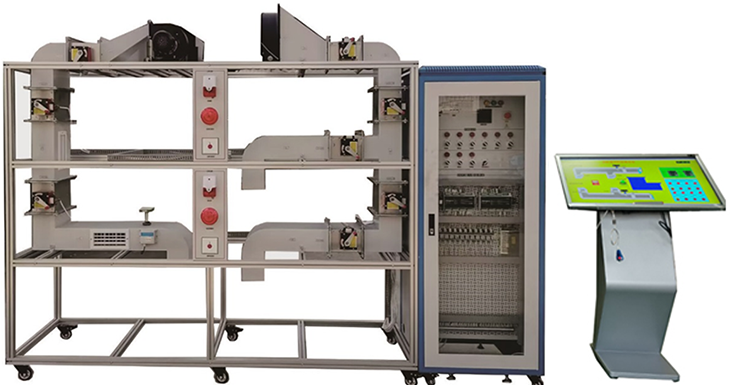

（參考圖）
二、技術參數
1、輸入電源：單相三線～380V±10% 50Hz
2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
3、裝置容量：＜3.8kVA
4、外形尺寸：3000mm×1000mm×1600mm
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
6、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%(25℃) 海拔＜ 4000m
*7、教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系。

三、系統特點
1、風系統的完整性、系統與真實的地鐵空調系統，風系處理系統原理相同，微型化展示了地鐵空調系統的特點，結構、控制方法。。
2、系統與真實的通風排煙系統，風系處理系統原理相同，微型化展示了通風排煙系統的特點，結構、控制方法。
3、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌還設有四個萬向輪和四個固定調節機構，便于移動和固定。
4。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。
5、設有電流型漏電保護裝：
對地漏電電流超過一定值，即跳閘切斷電源；并有熱保護器件，對壓縮機進行過熱、過載保護等功能。
*6、DDC數字量控制模塊2：
16路AI輸入，6路DO輸入，8路DO輸出、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜DDC控制器、Lon Maker軟件、力控軟件、以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
7、同步軟件動畫：
教學同步動畫控制，軟件與裝置結合，在設備上任何一點操作，軟件會有同步的動畫控制，以及對應的原理數據控制關系
8、觸摸式一體教學平臺,內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線
9、系統終端處理機多樣化：采用工程形式的終端處理機組,風系統采用透明化處理；讓學生了解室內機組的的結構形式。
10、每個終端處理機配置制冷系統流程板、控制電路流程板、溫度表及壓力表，可觀測到機組的全部控制電路。
11、風系統的完整性、獨立性：與實際中的通風系統、控制功能、保護功能、顯示功能完全一致，每個用戶終端都可以在同一工況下獨立控制。
12、裝置直觀展示了通風系統的系統結構、工作原理，便于教師的演示講解及學生對課本知識理解掌握。結構合理，造型美觀裝置結構合理緊湊、造型美觀大方，實訓桌設有四個萬向輪和四個固定調節機構，便于移動和固定。
13、實訓裝置系統設有模擬故障設置功能，在系統中、電氣系統中設置故障。通過具體現象提高學生分析能力，有利于學生將理論用于實際，并培養其實際動手能力。

三、技術參數要求
1、輸入電源：單相三線～380V±10% 50Hz
2、工作環境：
環境溫度范圍為-5℃～+40℃

四、系統配置
1、系統由模擬房間配備系統和排煙風機系統組成（主要由風口、風閥、排煙窗和排煙風機、排煙防火閥、送風機、送風風道以及排煙風道和相關的火災探測器、聯動控制系統組成
2、模擬排煙系統控制：消防防排煙系統由風機、風管、自動排煙閥、防火閥、連接控制柜以及聯動控制中心等組成，消防防排煙系統的工作原理是當消防控制中心收到火災信號時，聯動消防防排煙風機控制柜啟動風機并打開排煙閥，將室內濃煙從風管中向室外排放，達到排煙效果。
3、加壓送風機采用多翼式離心風機，
4、加壓送送管道采用不燃材料制作，加壓送風口和用常閉式，采用手動或電動開啟控制方式，
5、70度排煙防火防由控制執行器、不燃材制作而成。
6、排煙風機采用軸流風機，能在280度條件下作不小于30Min
7、排煙防火閥。安裝在機械排煙設施的管道上，平時呈開啟狀態，火災時當排管道內溫度達到280度時關閉。
8、排煙口，安裝在機械排煙風管上作為煙氣吸入口中，平時呈關閉壯態。火災時需要排煙時手動或電動打開
9、系統原理
五、實驗臺控制智能模塊（投標至少要提安監部門供檢測報告文件以下幾條內容
本模塊可控制整機工作環境，確定系統的工作穩定，可保護學生的實訓時的穩定和安全，關鍵時可切斷總電源。：
1)、智能模塊模塊可檢測、監控裝置系統的交流電源的電壓，在測量過壓時，設備過載保護、能夠采集被監控設備交流電源的電流值，在測量過流值時，設備過載保護、能夠采集被監控設備交流用功功率溫度、在測量過溫時，設備過載保護
2）、軟件平臺：
電流、電壓溫度、并通過CAN /GSM通訊上傳到監控主機或監控云平臺，監控主機或云平臺可以判斷被監控電源的運行狀態，如電壓，電流，電流和溫度。
3）、工作電源額定電壓AC220V、功耗正常監視狀態≤2W 報警狀態≤2.5W、
4）監控報警過壓（115%）、欠壓（80%）過流、電流（50~1000mA）。
5）、溫度：50-120度、漏電報警：50-1000MA連續可調、漏電報警通道：1路、溫度報警：4路。
6）電流檢測通道：1路、電壓檢測通道：3路。
7）報警方式：APP遠程報警觸點容量AC 220V/3A ，DC 30V/3A、
8）通訊接口通訊/GPRS通訊(選配)有效通訊距離≤1km.
9)、通過手機可下載APP軟件控制系統，或者電腦通過軟件監控，
10)、傳感器:電流互感器及電流互感器：使用2000:1。如果實際使用互感器和產品配,置不同，多咯溫度傳感器使用的是100K特性的熱敏電阻.
11）功能顯示：可顯示電壓、電流、功率
12）、界軟件面
13）、無線傳感器:電壓：3.6V。待機電流：20MA.報警電流產250MA、低壓報警：30天、通信方式：GSM、接收靈敏度：-129dBm、無線標準
14）、內置無線網絡信號發射，可連接4G網絡，不再需要另外增加通信成本
現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。
10、必須提供
1）提供可供現場查詢檢測報告編號：
2）提供防觸電保護，檢測報告頁面圖
3）提供接地保護措施測試電流 (A): 1.5倍額定電流，但不小于25A，檢測報告頁面圖
4）提供電氣強度和絕緣電阻，檢測報告頁面圖
5）提供機械強度，檢測報告頁面圖
6、提供耐熱、耐燃和耐漏電起痕，檢測報告頁面圖

六、操作實訓：
1、消防排煙系統的認識
2、消防防煙系統的認識
3、消防防類系統控制操作
4、消防排煙系統的手動操作
3、消防排煙系統的自動操作
4、消防排煙系統與操聯動中心的操作
5、消防排煙系統的聯動編程
6、消防防煙系統的聯動編程
7；通過各個傳感器來控制系統的動作狀態
六、配置表

序號	設備名稱	數量	備注
1	CO2傳感器	1個	4-20MA	隨機聯動
2	濕度傳感器	1個	4-20MA	隨機聯動
3	鋁型材框架	1個	4040MM鋁型材框架2400600*1600	隨機聯動
4	溫度傳感器	1個	4-20MA	隨機聯動
6	壓差開關	1個		隨機聯動
7	煙霧傳感器	2套	高精度煙霧濃度檢測采集模塊氣體變送器
8	70防火閥	5套
9	280防火閥	3套
10	DDC控制模塊，	2套	16路AI輸入，6路DO輸入，8路DO輸出
11	回風道管路	1套	按要求
16	通風管路	2米	定制
12	出風口	5個
13	排風風機	1套	180W/220V
14	送風機	1個
15	編程軟件	1個
16	儀表	1套
17	動畫軟件	1套	隨機聯動
18	報警器	1套
19	變頻器
20	排風機		變頻
21	送風機		變頻
22	觸摸式一體教學平臺	32寸	內裝多功能教學軟件，10點紅外屏，處理器I3，硬盤：126G，尺寸：32寸,內存：4G，網絡，無線	自備

友情提示：

1、貨品驗收：閣下收貨時請檢查變風量通風與排煙實訓系統的貨品外觀，核實變風量通風與排煙實訓系統的數量及配件，拒收處于受損狀態的變風量通風與排煙實訓系統；

2、質保：頂邦將為閣下提供變風量通風與排煙實訓系統產品說明書內的質保條件和質保期，在質保范圍內提供對變風量通風與排煙實訓系統的免費維修，超出條件承諾時提供對變風量通風與排煙實訓系統的有償維修；

3、退換貨：閣下單方面原因導致的變風量通風與排煙實訓系統選型錯誤或變風量通風與排煙實訓系統購買數量錯誤，造成變風量通風與排煙實訓系統的退換貨要求，將不被接受；

4、貨期：變風量通風與排煙實訓系統的發貨期為參考值，如您需要了解變風量通風與排煙實訓系統的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對變風量通風與排煙實訓系統有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關變風量通風與排煙實訓系統的咨詢。
